ＬＥＤ お祭り提灯　　　 令和七年九月二十七日 　八年前に作製したＬＥＤ お祭り提灯は、周囲のＬＥＤ化が進んだ為か、 オラホウのは少し暗い、と言う人が出てきました。 　諏訪町の面目を保つために更に明るいＬＥＤを選定します。 前回と同じく秋月電子通商の数ある商品から探し出しとりあえず 各一個を調達しテストを試みます（下表） 　　　　　　　　　　　ここまで

祇園祭提灯用　LED選定　　 参考　電球型40W = 440lm 220° 4.4W 　　(部品調達=秋月電子通商) 電球色 パワーLED OSM5XME1C1E OSM5XNE3C1E ＜現状品＞ １W 型 3W 型 φ5白色型(x6個) フル スペック 供給 6V 6V 6V 350mA 700mA 180mA LED 1.16W 2.66W 0.56W 75 lm 180 lm 60cd(50 lm) 抵抗 7.71Ω 3.14Ω 96.67Ω各々 電池寿命 8.3H(単3) 4.1H(単3) 6.7H(単4) 実用 スペック 供給 6V 6V 6V 309ｍA 575ｍA 119ｍA LED 0.90W 1.90W 0.39W 58 lm 128 lm 40cd(34 lm) 抵抗 10Ω 5Ω 200Ω各々 電池寿命 9.4H(単3) 5.0H(単3) 10.1H(単4)

電池容量 (単3)約1.0～2.9Ah　(単4)約0.5～1.2Ah

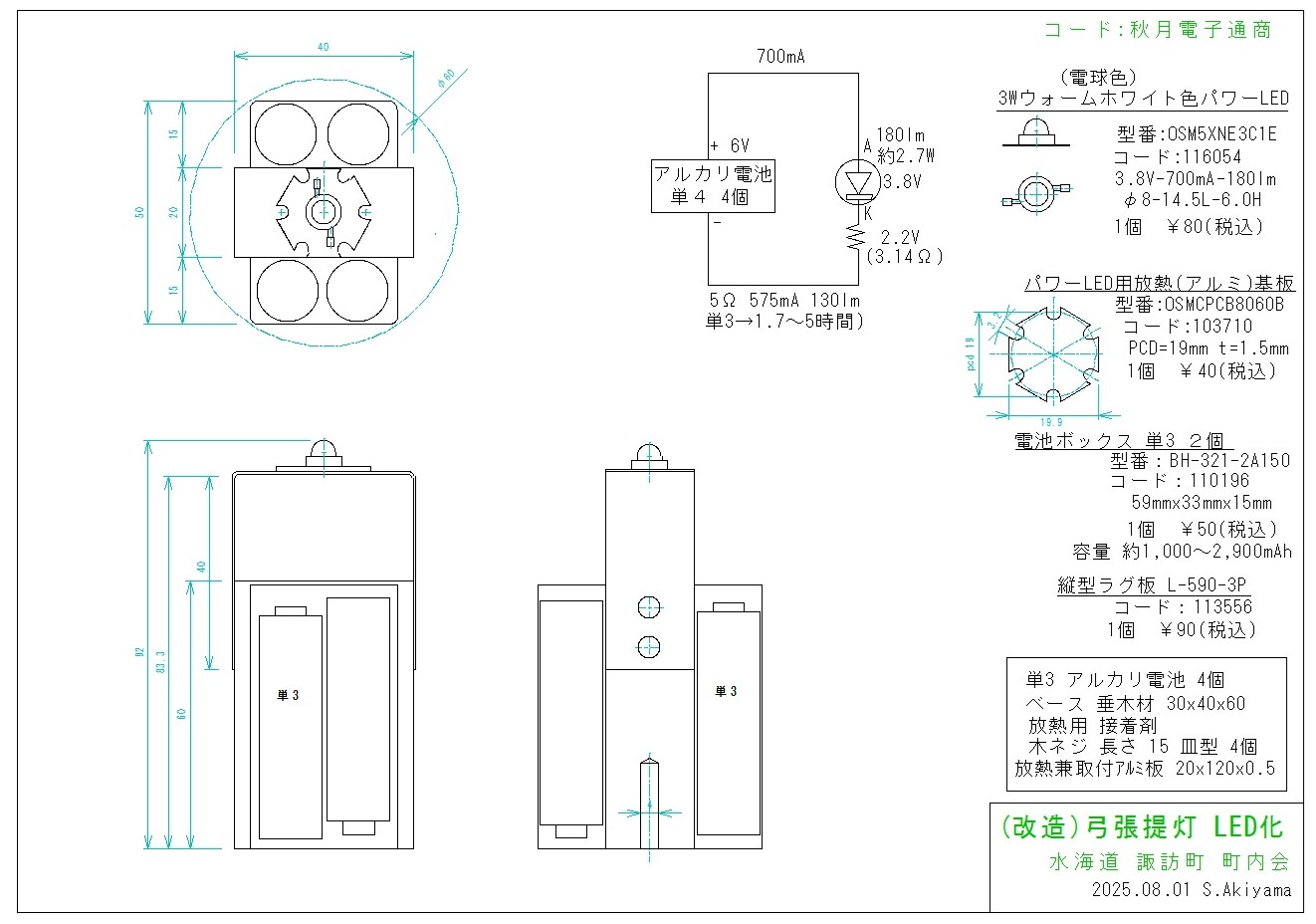

ＣＡＤ 設計図です

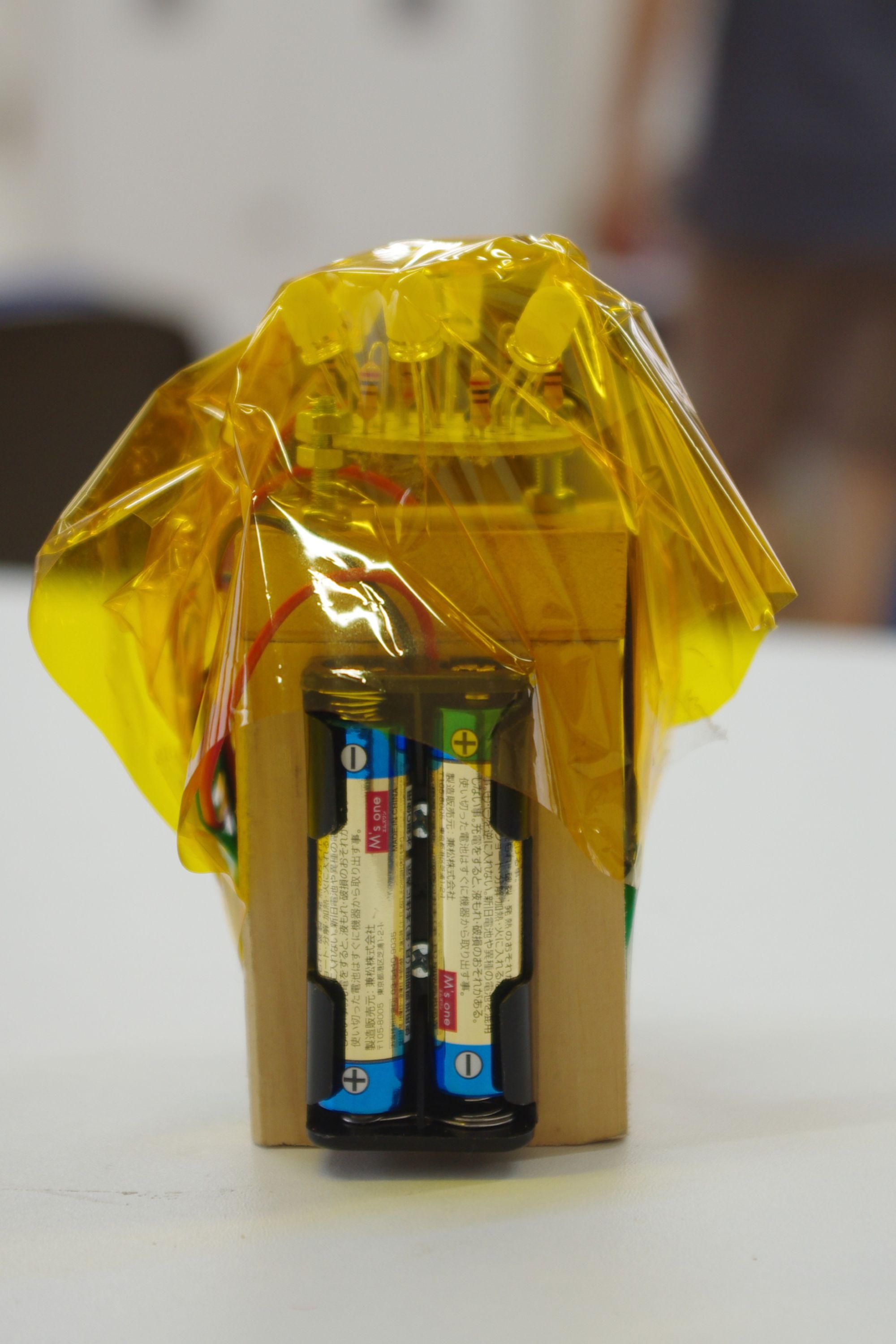

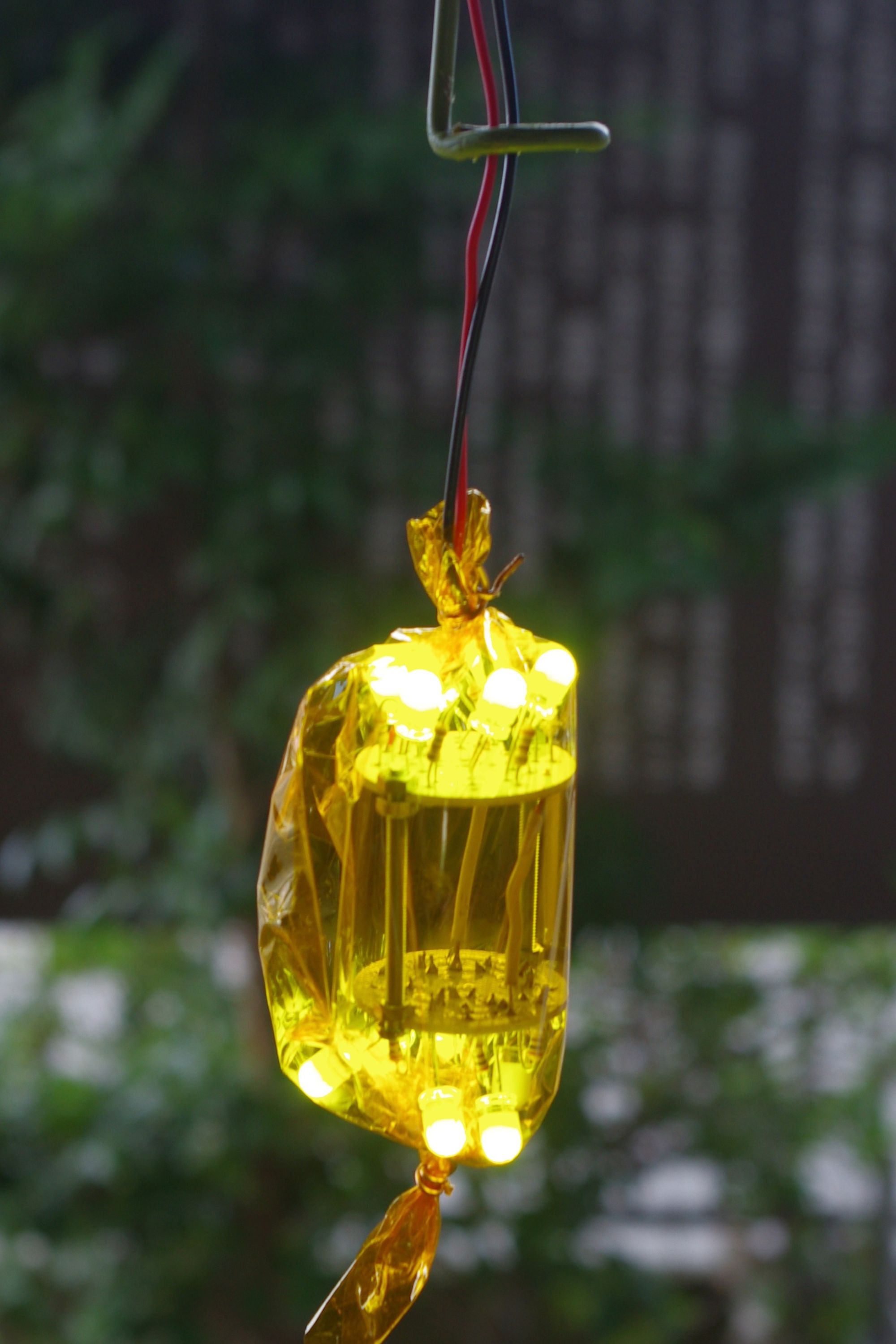

(右)高張提灯用(2段=12個) と (左)弓張提灯用(1段=6個) 　　2017(H29)年作製
