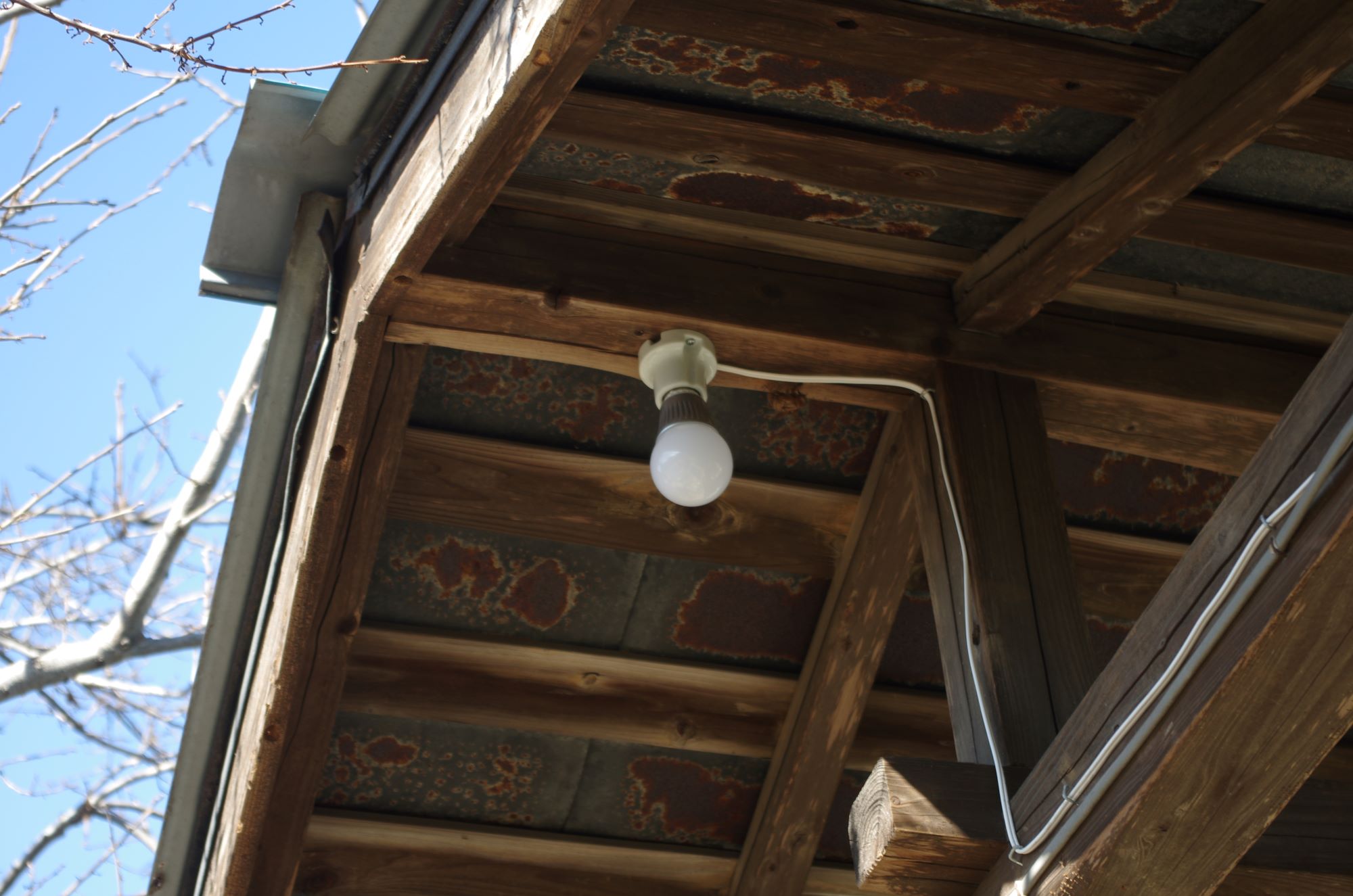

秋さんの机 2015.02.06 防犯灯を設置 戻る ←→ 進む 昨年の暮れに、母屋の西にあるアトリエを撤去しました 西側は、市の広場になっていて背の高い塀がありますが、母屋との間に遮るものが なくなりました。広場には、太陽電池の街灯がありますが、こちら側も、防犯上 不安なので、防犯灯を設置しました。 アトリエと母屋の間には、昔、お世話になった井戸があり、その上には井戸屋形が 乗っています。井戸屋形は、井戸のそばに４本の柱を立てて、その上に屋根を設け ただけの簡単な建物で、高さが結構あります。 そこに目をつけ、グシの下に電燈をつけて、毎日のスイッチは面倒なので、街路灯 にある自動装置を見つけて、電気配線することにしました。 ネットで調べると、ＥＥスイッチ（Electoric Eye？）と言うのがあり、つくばの 山新ホームセンターで探してみると、Panasonic EE8113K が見つかり、本体定価 \920 と簡単に入手できました。 電燈は、日没から日出まで点灯しているので、電球型ＬＥＤを選び、ソケットは 屋外なので陶器製を探しました。結線方法は、EE8113K に３本のリード線 （赤・白・黒）が出ています。電燈側は赤と白にして１００V供給側は黒と白を結 びます。・・・つまり、白は１００Vと電燈が一緒に結線されます。 脚立を立て配線をして、電源を入れると約２分間点灯後、消灯します。日没を待っ ていると問題なく点灯しましたが、約２分間後消灯してしまいました。そして、 しばらくすると又点灯するとゆう、繰り返し動作になってしまいました。 ＥＥスイッチの設置場所が悪く、電燈の光が届いていました。移動して直接光が 当たらない柱を選んで、配線のやり直しです。「失敗は成功のもと」体で会得しま した 　電燈は電球型のＬＥＤです 　自動点滅器（ＥＥスイッチ） 　井戸屋形の全体です *** 工作 の Back Number はこちら → 2013ボード　 2012木工作　 2011格子戸　 秋さんの机 2015.02.06 防犯灯を設置 戻る ←→ 進む
